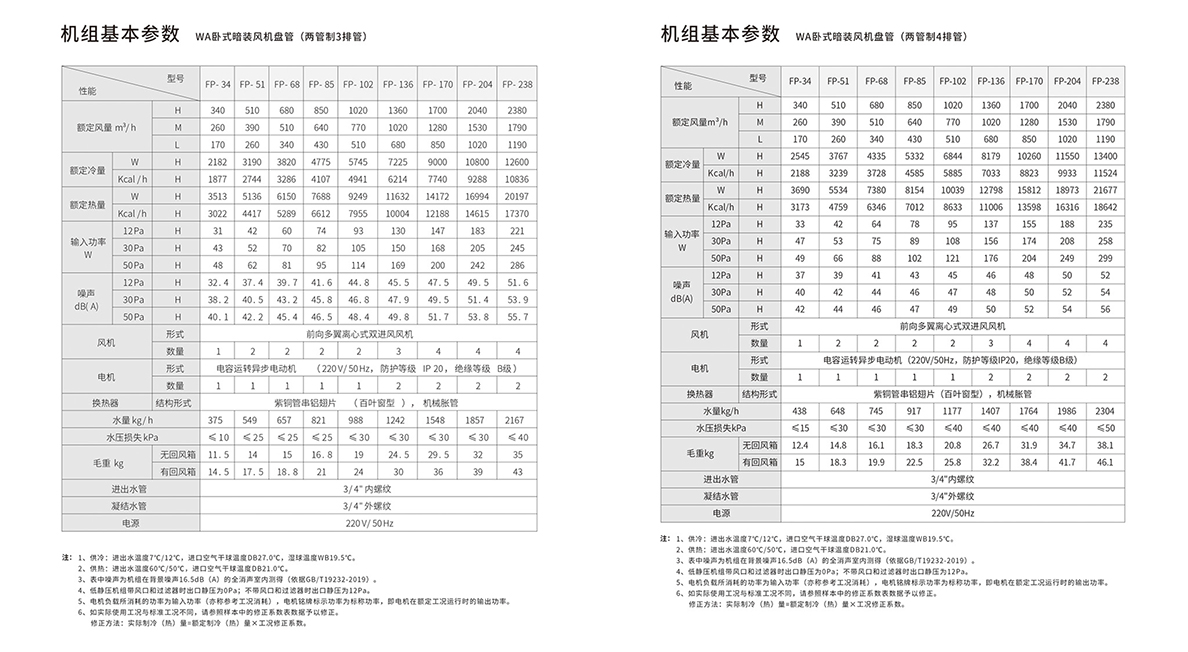

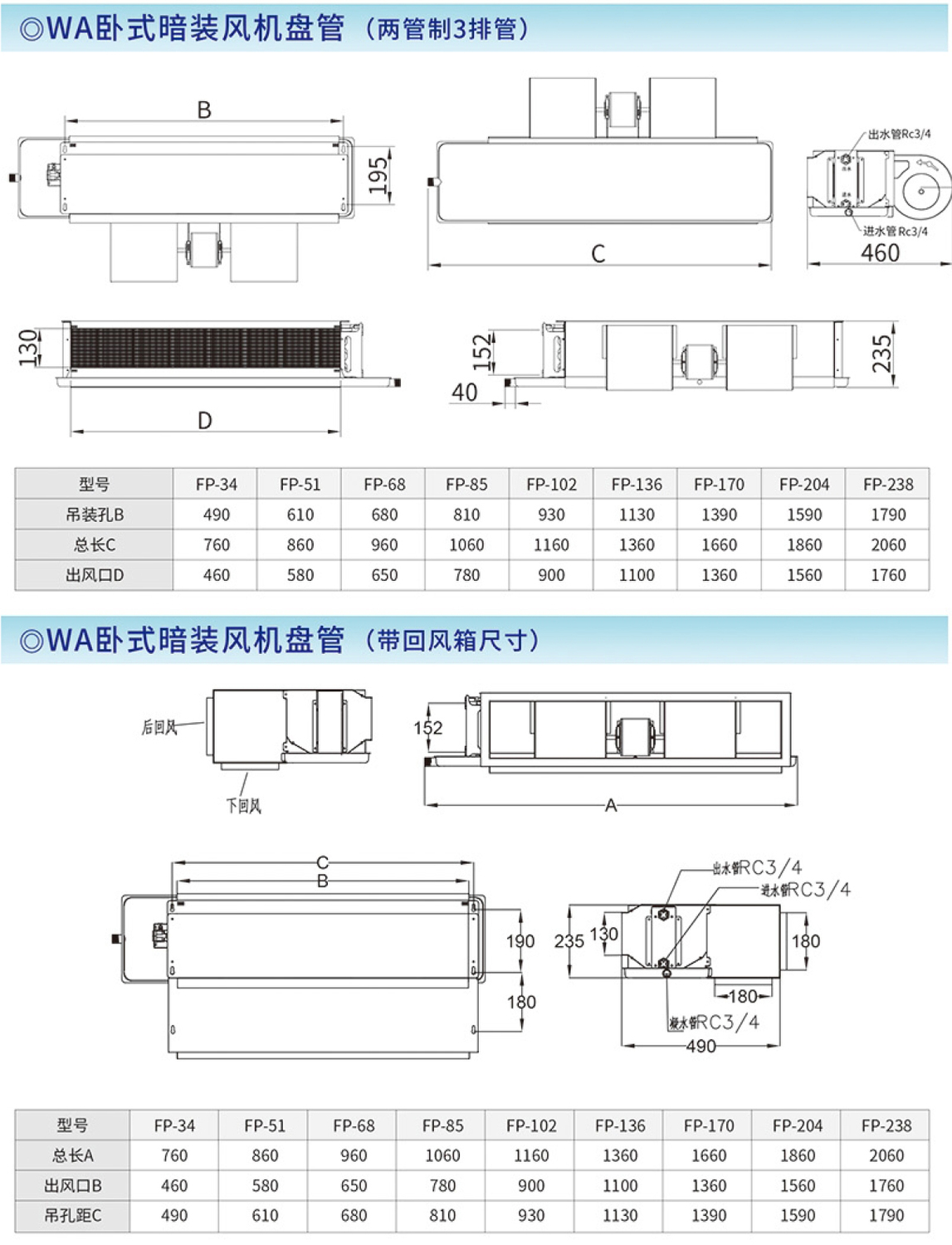

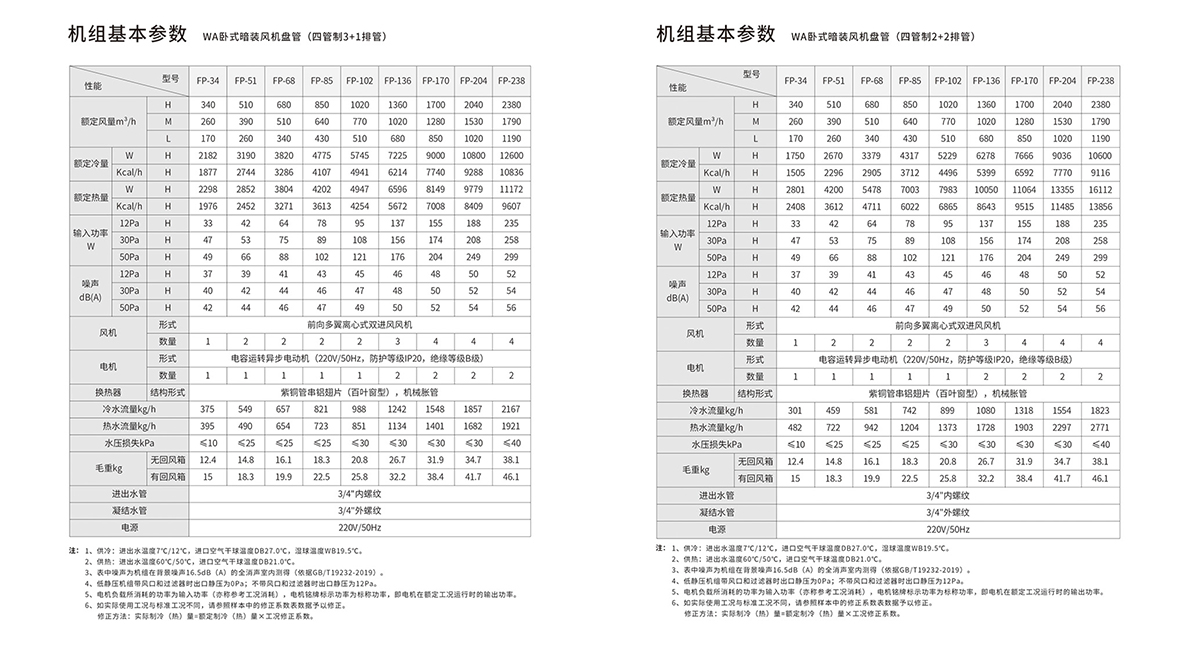

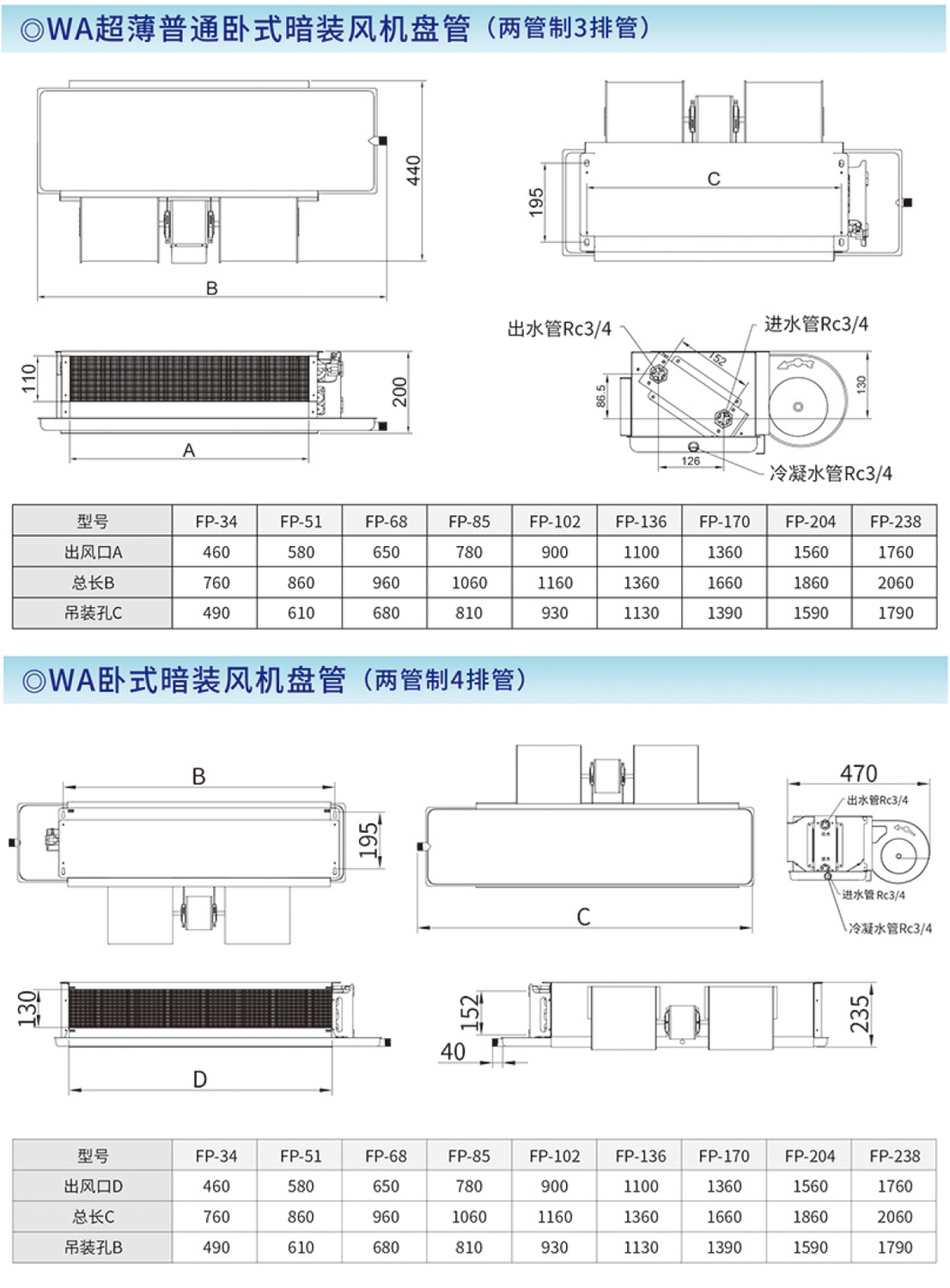

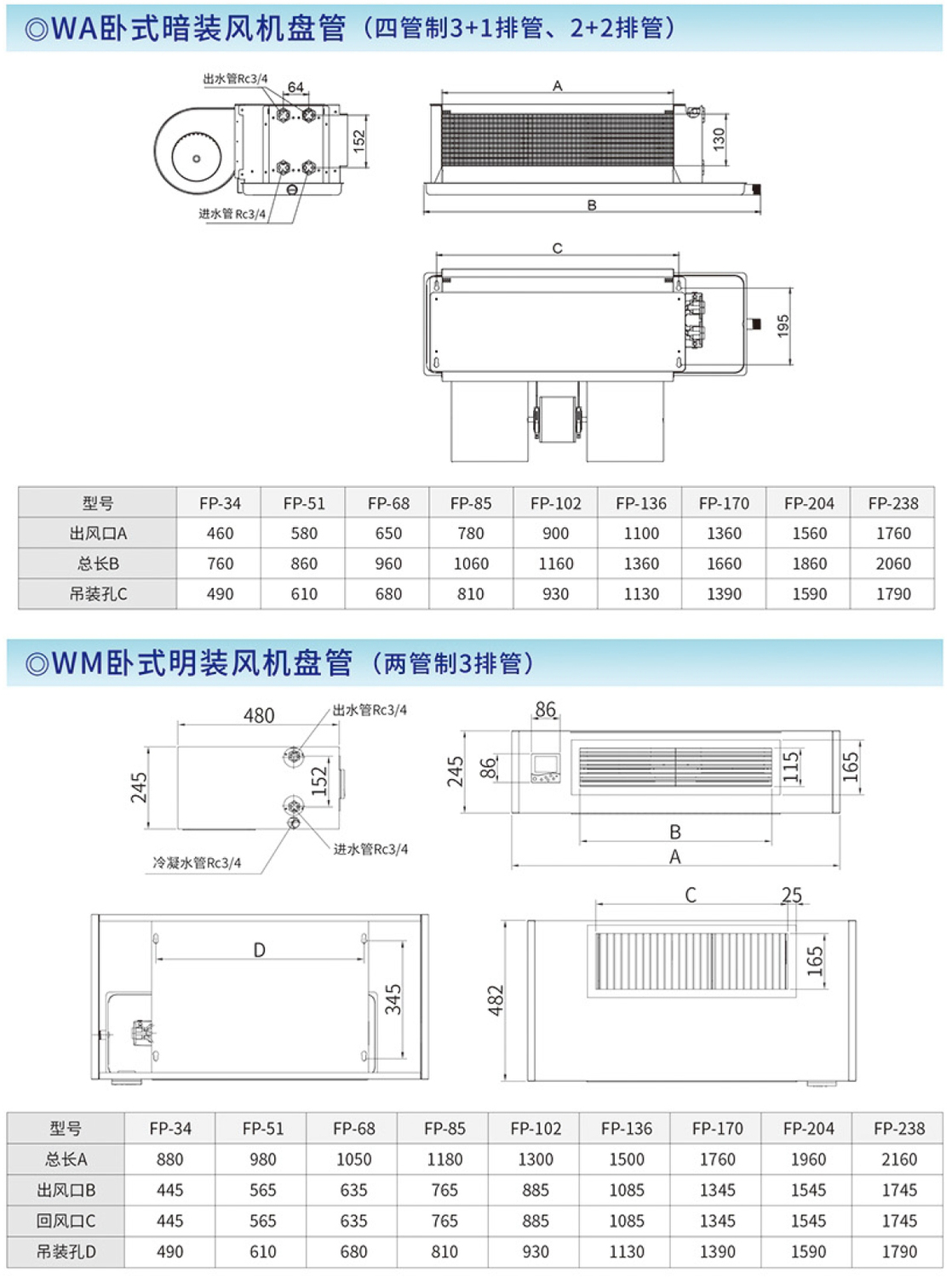

功能特征 基本参数 规格尺寸 安装维护说明 |
此机型厚度较低为2 4 0 m m ， 可安装在天花板内， 外置出风口， 与室内装修融为一体， 送风柔和， 静音效果好， 是宾馆、饭店、办公室等场所理想的空调设备。其中超薄静音型厚度仅为1 9 0 mm更是卧室等小空间的首选。
运行稳定
型号齐全
高效
安全可靠
配套亿利达低噪音风机，
并经过严格的动、净平衡测试。
同创标准风机盘管分为低静压
机组和高静压（30PA、50PA、
120PA）机组， 大风机盘有标
准和高静压型机组可供选择，
满足不同需要， 适用范围广。
换热效率高，优质紫铜管配以独特的开创性铝翅片，经过先进的机械式胀管工艺处理。保证铜管与铝翅片良好接触，制造出最高传热效率的换热器；表冷器检测压力8.0MPA，无任何渗漏。
模压一次成型冷凝水盘，整体粘结
保温材料，内部喷涂处理防腐性及强。
机组机构紧凑， 整体轻巧美观， 超薄的设计能满足客户对房屋有效层高的需求， 机组高度仅235MM ， 更加节省建筑空间。
机组可整体安装，由独立的支、吊架固定，便于定期维护保养，同创风机盘管采用优质镀铝锌板，不易生锈，其烤板、顶板厚1.0MM
优质电机轴承，采用常州永安电机
质量稳定，安全可靠。
保温绝热
轻巧美观
安装方便
核心部件供应商
导热性强、耐老化的铜管
控制精准、有科技感的控制器
低噪音、低能耗的电机
效率高、噪音低耗能小的风机
山东·同创与国内知名的铜管制造商——海亮铜管合作，山东·同创的产品均使用导热性强、长时间使用不老化的海亮铜管产品。
山东·同创和知名电机品牌——永安电机签订战略合作协议，多来年，山东·同创的风机盘管产品均采用低噪音、低能耗的永安电机作为首选。
山东·同创和知名温控品牌——海林签订战略合作协议，山东·同创的产品配备了操作逻辑简单、控制精准灵敏、外观简约富有科技感的海林控制系统。
山东•同创与国内一线风机制造商——亿利达风机建立长期合作关系，为保证产品效果，山东•同创均采用效率高、噪音低、流量大、能耗小的风机。
注：风机盘管命名标记
FP：风机盘管
34：额定风量（m³/h）*10
W：结构形式 ：卧式用W表示 立式用L表示 卡式用K表示 壁挂式用B表示
A：安装形式 ： 暗装用A表示 明装用M表示
Z: 进出水方位：左侧接管用Z表示 右侧接管用Y表示
2(3)：管制类型：两管制用2（盘管排数）表示 四管制用4（盘管排数）表示
G30：出口静压：低静压缺省 高静压用G+静压值标识
注：风机盘管命名标记
FP：风机盘管
34：额定风量（m³/h）*10
W：结构形式 ：卧式用W表示 立式用L表示 卡式用K表示 壁挂式用B表示
A：安装形式 ： 暗装用A表示 明装用M表示
Z: 进出水方位：左侧接管用Z表示 右侧接管用Y表示
2(3)：管制类型：两管制用2（盘管排数）表示 四管制用4（盘管排数）表示
G30：出口静压：低静压缺省 高静压用G+静压值标识
1 、机组安装：
△在搬运起吊过程中应遵守有关安全规范， 不得手执叶轮或蜗壳来移动机组， 以免人员受伤和设备损坏。
△注意保持机组各部件完整无损， 并防止异物进入蜗壳或表冷器内。
△机组主体须水平设置， 排水管须保持足够坡度， 否则会影响冷凝水的排泄而导致漏水。
△机组只可承受本身重量， 不能承受水管等其它外力， 安装位置要留有足够的维修空间。
△回风口应设置过滤网， 以防灰尘堵塞换热器翅片， 影响换热效果。
2 、管路配置：
△接水管为下进上出， 进出水管应采用挠性连接， 作业时切忌用力过猛。
△进出水管、冷凝水管及阀门均须作严格的防露施工。同时要对保温材料进行认真的端部处理， 以免冷凝水渗透到保温材料的内部。
3 、电气接线：
△电源： 220v ± 10％，50HZ。
△机组接线时请严格按照电气原埋图进行， 在错误的接线状态下运行机组， 会损坏电机。
△严禁多台机组共用一个开关或高中低三档任两档接在同一根电源线上， 否则将会出现以情况： A. 产生内部回路电流， 电机温度升高负荷增加从而烧毁电机。B. 当一台电机烧毁后， 继而烧毁其它并联电机。C. 电机转速不正常。
4、供水要求：
△机组夏季运行供冷水温不低于5℃， 冬季供热水温不宜高于80℃ ， 且要求水质清洁软化。禁止使用蒸汽及85 ℃ 以上的热水， 否则送风温度过高， 将会导致送风格栅变形或其它故障危害。
△夏季系统运行时如风机盘管机组停用， 水循环应自动停止， 否则机组表面可能结露。设计时可采用电动阀与温控开关联锁， 或采用冷冻水旁通措施， 否则只能采取手动关闭进水阀加以避免。
△各型号机组的最大水流量不得超过样本数据范围， 且水质要求干净软化。
5、注意事项：
△机组适用环境温度为 30 ℃ ～ 65 ℃ ， 海拨不起过4000 米。
△机组首次运行及冷热转换前需开启放气阀， 将管路内空气净， 否则会影响传热效果。
△明装盘管外壳系噴塑件， 切忌用稀料或汽油进行清洗。
△机组启动时， 调节最好从高档启动再进行其它档次选择。
△机组长时间不用时， 为安全起见请切断电源， 重新使用时建议在运转前检测绝缘电阻是否适合。
△禁止自行改造本司机组， 否则因此出现之故障及触电、火灾等一切后果，责任自负。
△在超出下列条件时， 机绢可能会凝露， 此时应将水温提高或将水量调小。
6、使用维护：
△表冷器和过滤网要定期清洁， 以利风路畅通， 保证换热效率。
△电机轴承采用全封闭滚珠轴承， 无需加注润滑油。
△机组长期停用时， 盘管内应充满水， 以减少管路的腐蚀。
△冬季停用或安装调试时， 需将盘管内水排净或采取其它防冻指施， 以防管路冻裂。
△夏季制冷运转前请清扫接水盘内面， 确认是否需要修补， 排水囗在制冷运转前和制冷季节中均需打扫清洁。
△请定期对电机及风机叶轮进行检查和清洁处理， 定期检查电机的安装螺栓、螺母， 检查有无松动。
△机组出现故障时， 应由专业人员进行维修。

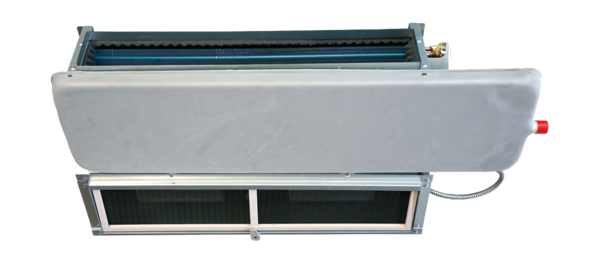

卧式暗装风机盘管
Horizontal concealed fan coil
